产品详情
FX3GA-60MR-CM用于替换三菱FX1N-60MR-001 ,FX3GA-60MR-CM价格(面价)4210,FX3GA-60MR供应商。

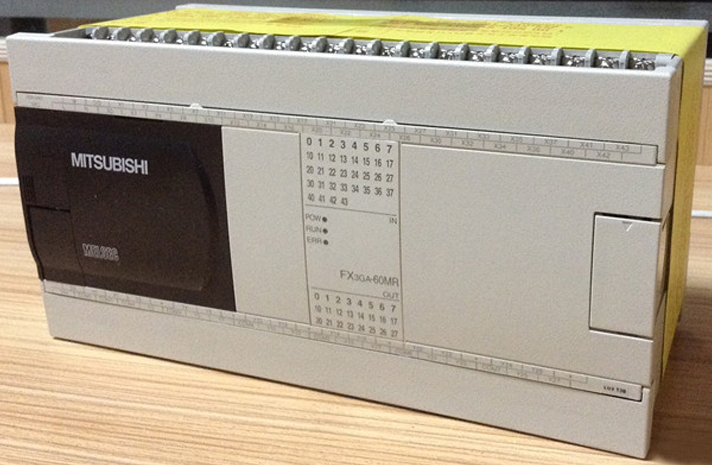

FX3GA-60MR-CM产品说明:AC电源,36入,24出,继电器,USB接口
邯郸三菱PLC
TEL:①⑤⓪②②④⑧②②③⑧
三菱FX3GA系列FX3GA-60MR-CM产品规格如下:
[电源规格]
. 额定电压:AC100~240V
. 允许电压范围:AC85~264V
. 额定频率:50/60Hz
. 允许瞬间停电时间:lOms以下的瞬间停电,动作继续。
. 电源保险丝:250V 3.15A
. 消耗电力:40W
. 供给电源容量:400mA
[输入规格]
. 输入型号形式:漏型·源型可切换
. 输入型号电压:DC24V(-10%~+10%)
. 输入信号电流:7mA(X0~7)输入电阻3.3k欧,5mA(X10以下)输入电阻4.3k欧
. ON输入敏感度电流:4.5mA以上(X0~X7),3.5mA以上(X10以后)
. OFF输入敏感度电流:1.5mA以下
. 输入响应时间:约l0msX0~X7可通过D8020改变为0~15ms(设定为0时,X0,X1为10us,X2-X7为50us)
. 回路隔离:光藕隔离
. 输入动作显示:光藕驱动为ON时LED亮灯
[输出规格]
. 外部电源:AC 250V DC 30V以下
. 大电阻负载:2A/ 1点8A / 4点COM每个端子
. 大感应负载:80VA
. 响应时间:约10ms
. 回路隔离:机械隔离
邯郸三菱PLC
FX3GA-60MR输入连接示例
(*1) D类接地
[1] 基本单元/输入输出扩展单元(漏/源型输入通用型)
[输出规格]
. 输出点数:24点
. 输出连接形状:拆装式端子排(M3螺丝)
. 输出形式:继电器
. 外部电源:AC 250V DC 30V以下
. 大电阻负载:2A/ 1点8A / 4点COM每个端子
. 大感应负载:80VA
. 小负载:DC5V 2mA(参考值)
. 响应时间:约10ms
. 回路隔离:机械隔离
. 动作显示:继电器线圈通电时LED亮灯
. FX3GA-60MR输出连接示例
