产品详情

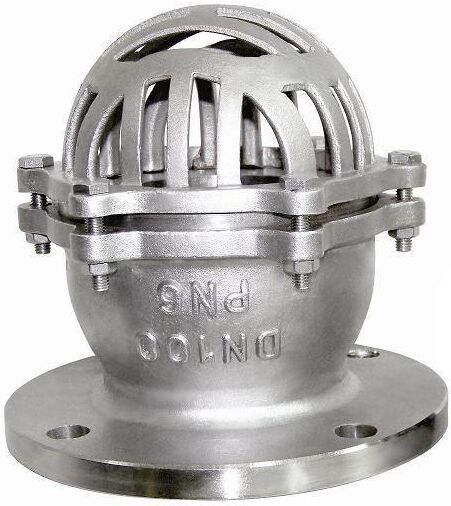

H42W型不锈钢底阀产品图片:
H42W型不锈钢底阀产品概述:上海H42W型不锈钢底阀
不锈钢底阀,不锈钢止回阀,不锈钢水泵底阀
H42W型不锈钢底阀一般安装在水泵水下吸管的底端,是一种节约能源的阀门。限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上。水道和支承的作用。口径有单瓣、双瓣、多瓣型。底阀由阀体、阀瓣、阀盖、衬套、密封圈等零部件组成,在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。
H42W型不锈钢底阀连接尺寸图:上海H42W型不锈钢底阀
型号 | 公称压力 | 尺寸(mm) | 重量kg | |||||||
D | D1 | D2 | b-f | Z-фd | D0 | H0 | h | |||
H42W-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 132 | 17 | 135 | 3.6 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 167 | 25 | 175 | 6 | |
80 | 165 | 150 | 125 | 18-3 | 4-18 | 196 | 32 | 190 | 8 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 243 | 40 | 225 | 13.5 | |
125 | 235 | 200 | 175 | 20-3 | 8-18 | 274 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 311 | 58 | 303 | 23.5 | |
200 | 315 | 280 | 255 | 22-2 | 8-18 | 402 | 65 | 380 | 45 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 458 | 84 | 500 | 75 | |
300 | 435 | 395 | 362 | 24-4 | 12-23 | 515 | 90 | 540 | 110 | |
350 | 485 | 445 | 412 | 26-4 | 12-23 | 600 | 130 | 600 | 164 | |
400 | 535 | 495 | 462 | 28-4 | 16-23 | 650 | 160 | 710 | 200 |
H42W型不锈钢底阀性能参数:上海H42W型不锈钢底阀
型号 | 公称压力 | 试验压力 | 工作温度 | 适用介质 | |
强度 | 密封 | ||||
H42W-2.5 | 0.25 | 0.4 | 0.28 | ≤100 | 水、酸 |
H42W型不锈钢底阀性能规范:
公称压力:PN0.25MPa
公称通径:DN15~DN350
适用介质:水、油、及非腐蚀性介质
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992
H42W型不锈钢底阀用途:
H42W不锈钢底阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备等领域。
